| 測量范圍 | －90°～＋90° |
|---|---|
| 測量精度 | 測量靈敏度：±0.01° |

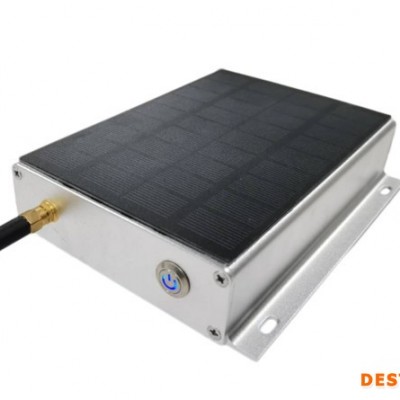

| 名稱 | 桿塔傾斜在線監測系統 |
| 外形尺寸 | 292*232*94尺寸 |
| 顯示方式 | 數字式 |
| 信號類型 | 數字式 |
| 顏色 | 灰色 |
| 用途 | 桿塔傾斜 |
| 重量 | 1000 |
| 執行質量標準 | 國標 |
| 結構型式 | 單元組合式 |
| 驅動能源 | 電動 |
| 品牌 | 頓恒 |
| 型號 | DH-GTQX201 |
| 加工定制 | 是 |
通訊鐵塔在線監測系統（以下簡稱鐵塔監測）采用先進成熟的信號采集、控制網絡通信等技術，結合光纖傳感技術、電子測量技術、太陽能新能源技術、智能數據分析技術，對鐵塔安全信息——如環境溫濕度、雙軸傾斜角度、雷擊電流與頻度、三軸振動加速度的實時監測并及時預警和報警。系統兼具智能化、云模式、高精度等多重優勢。該監測系統既是專門為通訊企業和鐵塔公司對小氣候觀測、流動氣象觀測哨、季節性生態監測等開發生產的多要素自動氣象站，又能實時監測通訊鐵塔的傾斜、雷擊電流及振幅頻率等情況，及時了解運行通訊鐵塔的安全、可靠狀況，根據監測數據發展趨勢，對超標鐵塔狀況及時進行多種方式預報警，指導檢修和維護，提醒運行維護人員加固地基，防止倒塔事故發生。
主要特點
(1) 抗干擾：防電磁、防水、防雷擊，確保系統運行穩定可靠；
(2) 測量精度高：高精度、高分辨率、高可靠性數字傾斜傳感器；
(3) 具有數據采集、測量和通信功能，通過通信網絡將測量結果傳輸到后端綜合分析軟件系統；
(4) 加電自啟動功能；
(5) 具有在線自診斷功能；
(6) 設備采用休眠、待機、定時傳輸相結合的低功耗模式設計，測量精度高；
(7) 數據采集前端采用多層屏蔽、抗干擾、抗雷擊技術、確保系統運行穩定可靠；
(8) 時間同步功能，能接收綜合分析軟件系統的對時命令，每天對時一次，誤差不大于5s；
(9) 數據暫存功能，可以在通訊異常時能存儲30天以上的數據；
技術參數
◆監測數據量：環境溫度、濕度、鐵塔雙軸傾角、雷擊電流、振動幅度、三軸振動加速度；
◆溫度測量范圍：-40℃～+120℃ ；溫度測量精度：±0.2℃；
◆濕度測量范圍：0%RH～100％RH ； 濕度測量精度：±2％RH；
◆傾斜探測單元角度范圍：－90°～＋90°；測量靈敏度：±0.01°；
◆振動加速度測量范圍：±2g；測量靈敏度：±0.05g；響應頻率:0-100Hz
◆太陽能電池功率：20W；
◆監測單元運行環境溫度：-40℃～+85℃；
◆監測單元運行環境濕度：不大于99％；
◆監測單元防護等級：IP65；
◆蓄電池使用壽命：5年以上；
◆太陽能電池板使用壽命：10年以上；
