電機功率 | 多種 |
---|---|
規格 | TD |
配套動力 | 見詳情 |
用途 | 礦用 |
品牌 | 鼎煤 |
型號 | 除塵除濕風機 |
加工定制 | 是 |

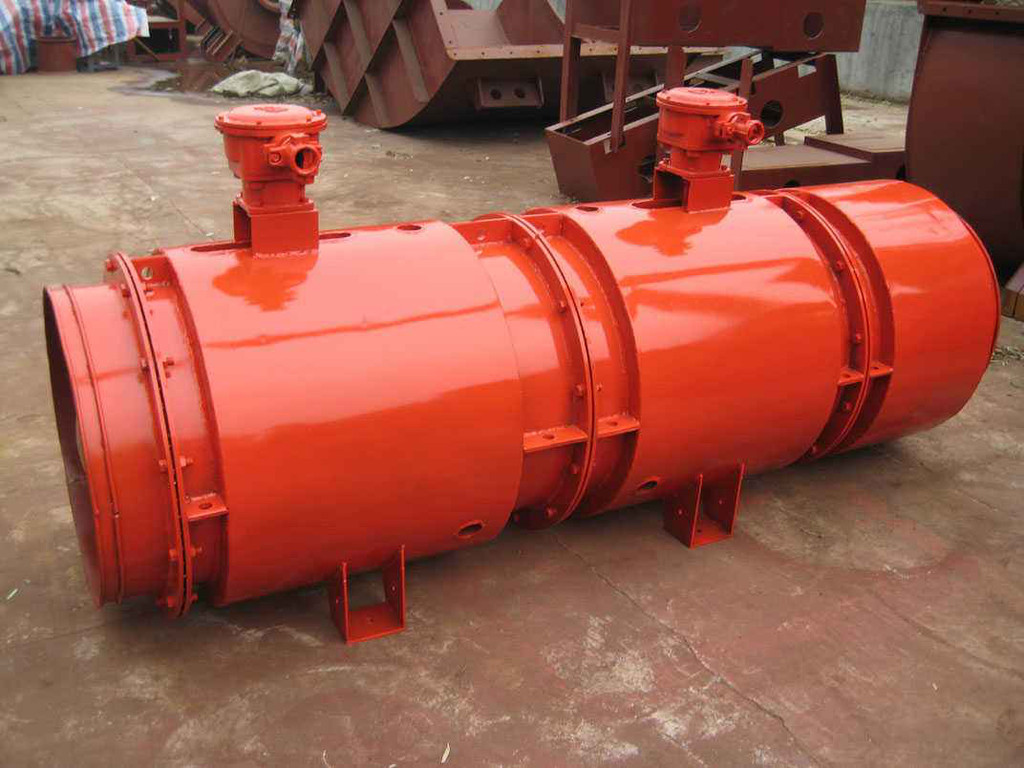

一、SDF(A)型隧道施工專用軸流通風機
特點:
SDF(A)設計的壓力高,噪音低,輸送距離遠,節能省電;風機特點:1、配套高效率風機葉輪,葉片扭矩大,強度高;2、機殼與葉輪間隙小,效率高;3;我公司自己生產隧道風袋,隧道風筒,質量穩定,漏風系數低;我公司有著隧道風機檢測體系,風機出廠前可檢測出風機風量和風壓,使得客戶在使用時對產品更加了解,隧道風機可配套隧道風筒進行隧道內換氣通風,保證隧道施工工作人員有個良好的工作環境,我公司和中鐵,中隧,中建達成長期合作共識,涉及產品升級、節能、測試等事宜,我公司出廠的隧道風機以價格低廉,質量穩定,高效率,是遠距離送風贏得了市場,是承包隧道工程項目的好朋友,好伙伴。SDF(A)型出口風速快、風量大、噪音低、節能省電、易維修等特點。適用于地鐵、隧道、引水工程以及石油管道工程等小斷面作業尤為顯著。
二、SDF(A)型隧道施工專用軸流通風機技術性能參數表:
風機型號 | 風量 (m3/min) | 風壓 (Pa) | 高效風量 (m3/min) | 高點功率 (KW) | 最大配用 電機功率(KW) |
SDF(A)-2-No4.0 | 90-140 | 275-1450 | 107 | 3.3 | 2×2.2 |
SDF(A)-2-No5.0 | 180-275 | 430-2400 | 210 | 9.5 | 2×5.5 |
SDF(A)-2-No5.6 | 250-385 | 540-2900 | 320 | 17.8 | 2×11 |
SDF(A)-2-No6.0 | 310-480 | 620-3400 | 360 | 25.1 | 2×15 |
SDF(A)-2-No6.3 | 450-725 | 685-3750 | 545 | 30.2 | 2×18.5 |
SDF(A)-2-No6.5 | 500-800 | 720-3900 | 600 | 37.4 | 2×22 |
SDF(A)-2-No7.1 | 624-999 | 868-4761 | 745 | 54.2 | 2×30 |

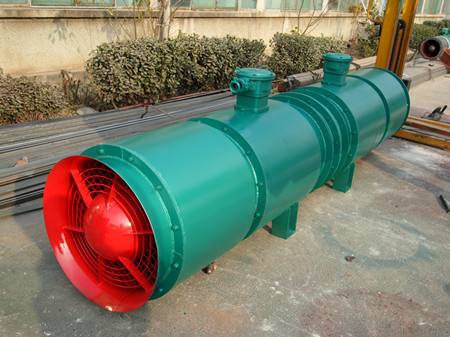

三、SDF(B)型隧道施工專用軸流通風機
特點:
我公司生產制作的SDF隧道風機具有輸送距離遠,風機效率高,噪音低,風機特點:1、配套高效率風機葉輪,葉片扭矩大,強度高;2、機殼與葉輪間隙小,效率高;3;我公司自己生產隧道風袋,隧道風筒,質量穩定,漏風系數低;無論是葉片角度還是葉片強度都在客戶使用過程中得到了驗證,并且根據用戶要求可采用變頻軟啟動,使風機實現了無極調速,可根據施工環境對風量、風壓的不同要求進行調節,使一種功率的風機在不同功率下進行,真正實現了一機多用,從而有效節省了電能及投資,與傳統啟動方式比較可節省用電30%以上。
四、SDF(B)型隧道施工專用軸流通風機技術性能參數表:
風機型號 | 風量(m3/min) | 風壓 (Pa) | 高效風量 (m3/min) | 轉速 (r/min) | 高點功率 (KW) | 最大配用電機 功率(KW) |
SDF(B)-4-No9.6 | 680-1325 | 500-3200 | 1100 | 1480 | 58 | 30×2 |
SDF(B)-4-No10 | 770-1500 | 550-3500 | 1225 | 1480 | 71 | 37×2 |
SDF(B)-4-No10.5 | 891-1736 | 606-3859 | 1418 | 1480 | 85.5 | 45×2 |
SDF(B)-4-No11 | 1015-1985 | 624-4150 | 1550 | 1480 | 107 | 55×2 |
SDF(B)-4-No11.5 | 1171-2281 | 727-4628 | 1863 | 1480 | 135 | 75×2 |
SDF(B)-4-No12.5 | 1550-2912 | 1378-5355 | 2385 | 1480 | 216 | 110×2 |
SDF(B)-4-No13 | 1695-3300 | 930-5920 | 2691 | 1480 | 259 | 132×2 |
SDF(B)-4-No14 | 2113-4116 | 1078-6860 | 3361 | 1480 | 300 | 160×2 |
SDF(B)-6-No14 | 1399-2725 | 473-3100 | 2226 | 980 | 110 | 75×2 |
SDF(B)-6-No15 | 1721-3352 | 543-3559 | 2739 | 980 | 156 | 90×2 |
SDF(B)-6-No16 | 2088-4068 | 618-4049 | 3323 | 98 | 206 | 110×2 |
SDF(B)-6-No17 | 2505-4879 | 697-4571 | 3986 | 980 | 293 | 160×2 |
SDF(B)-6-No18 | 2973-5792 | 782-5124 | 4731 | 980 | 389 | 200×2 |

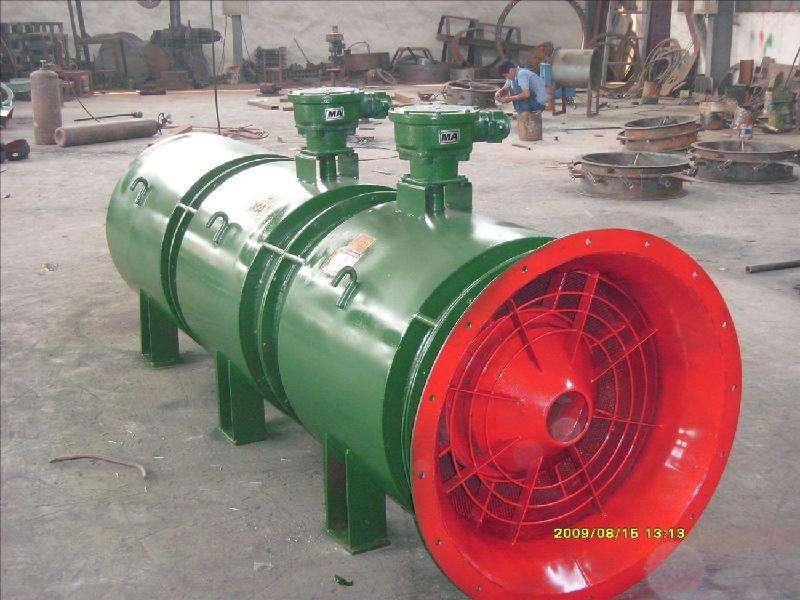

五、SDF隧道風機結構
SDF隧道風機一般包括:集流器、消音器、整流體、主機、葉輪、電動機。
1、集流器:流線型的集流器可使進入風機的氣流均勻平穩,提高風機的運行效率、降低風機的噪聲。
2、消音器:風機進出氣兩端配有消音器。消音器為兩層圓筒結構,內筒為穿孔板,外筒為鋼板洋圓焊接而成,中間填充高效的吸聲材料。
3、整流體:流線型的整流體可使風機內流場得到優化,提高風機的運行效率降低風機的噪聲。
4、主機:由鋼板滾圓焊接而成的外殼,兩端的法蘭使消音器與主機方便連接,電機支撐板焊接于筒體內壁,使其接觸更緊密。
5、葉輪:葉輪采用高強度、新型節能葉輪,構造簡單,效率高。
