| 品牌 | 協和Kyowa |
|---|---|
| 型號 | XH-04 |
| 電流 | 直流 |
| 用途 | 焊接 |
| 作用對象 | 塑料 |
| 產品別名 | 震動摩擦機 |
| 重量 | 0.37t |
| 滑臺最大行程 | 80 X 66mm |
| 外形尺寸（mm） | 80 X 116 X 190 |
| 類型 | 慣性摩擦焊機 |
| 作用原理 | 脈沖 |

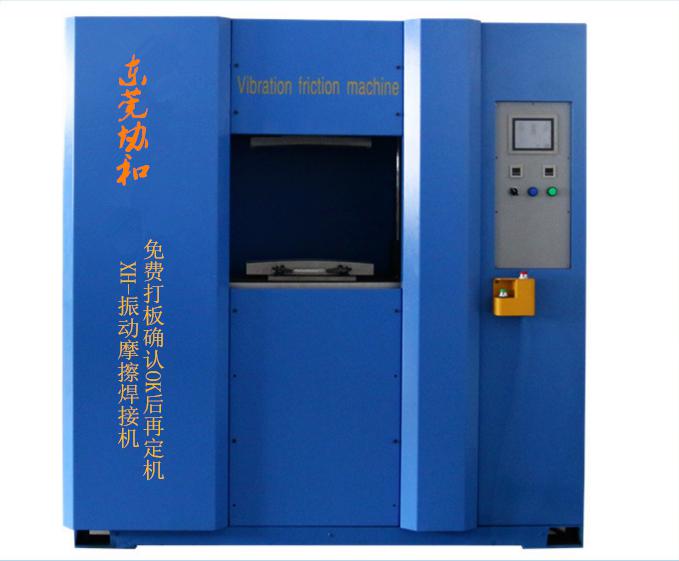

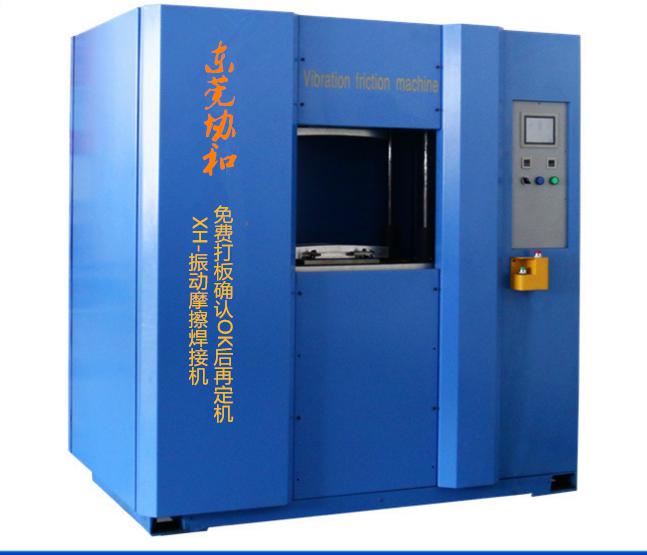

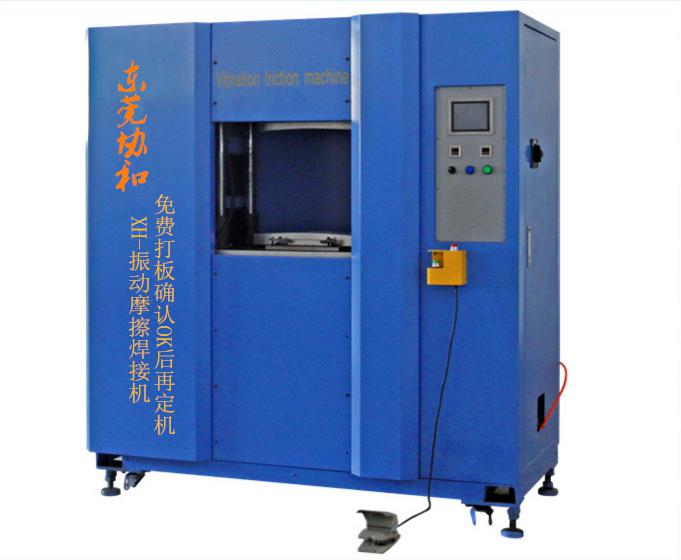

XH-20線性振動摩擦焊接機
XH-20振動摩擦焊接機、高性能機器，用于焊接小型由熱塑性材料如PP、PE、ABS、尼龍與復合材料構成的工件或不規則形狀的塑料件。本系統操作簡單容易，高效率，維護容易。本機器具有有8kW 電源，可調振動頻率（180Hz），可用來焊接300X300毫米的工件。 模塊化的構造很容易將振動器與控制器部件裝在客戶的專用設備或自動化設備上。
主要特性：
簡單維護 只有一個運動部件的電磁振子，沒有需要加潤滑油的摩擦表面。
振幅可調 電子回路保證焊接過程中振幅不變。
頻率可調保證**大的振動力輸出。
碳纖維復合材料彈簧保證設備長壽命。
按鍵裝在機器的很容易接觸的機器正面。
帶振幅可調的旋鈕。
帶頻率可調的旋鈕。
帶氣壓可調的旋鈕。
帶緊急停止的按鈕。
維護時可很容易拆卸所有的電器與氣動件。
電器參數
控制器：固態程序控制器
輸入電源：單項200V 35 A 50/60 Hz
振動頻率240Hz
性能規格
上振動板可帶治具的**大重：3.5Kg
**大加緊力：3.6 kN
振幅范圍：0.2-1.8 mm
振動功率：8.0 kW
紅外加熱功率 7.0 kW
機械規格
重量：750公斤
整體： 80 cm 深X 116 cm 寬 X 190 cm 高
升降臺面： 81cm 長 X 66 cm 寬
驅動臺面：30 cm 長X 30 cm 寬
前開口： 92 cm 寬 X 40 cm 高
**大臺面上升距離：34 cm
噪音度： 80 dB (A).
紅外加熱附件
加熱器機械件50 cm 長X 80 cm 寬X 25 cm 高
紅外加熱器 Heraeus Noblelight 燈與陶瓷底座
