東莞市協和超聲波設備有限公司

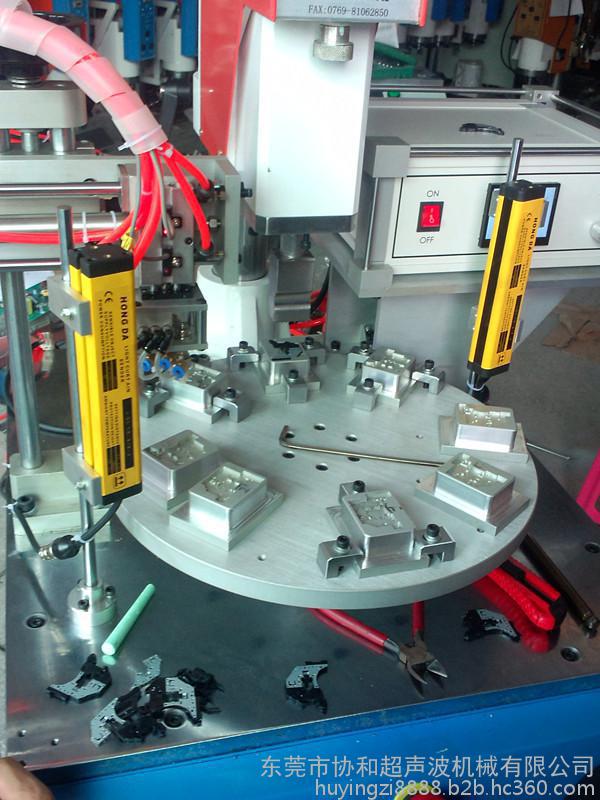

自動轉盤式超聲波焊接機是通過超聲原理，結合生產焊接需要，通過控制超聲波焊接機的分割器，實現自動連續的超聲波焊接，自動轉盤式超聲波焊接機適應于大批量產品焊接的廠家，有利于提高工作效率，并可選配超聲波焊接后機械手取料，形成自動化生產線。

運用類似焊接原理的超聲波設備有：轉盤式超聲波焊接機，全自動轉盤焊接機，單頭轉盤式熔接機，超聲波轉盤熔接機，多工位轉盤焊接機，自動轉盤式焊接機，超聲波轉盤式塑料焊接機，大功率超聲波塑料焊接機，自動轉盤式多工位超聲波焊接機，單頭多工位超聲波焊接機。

超聲波轉盤自動焊接機設備特點

1、超聲波轉盤焊接機采有超重形穩固機臺和加厚轉盤底模，運行穩定。

2、超聲波轉盤焊接機設有PLC可編程式時間控制系統，使用極為方便

3、超聲波轉盤焊接機采用氣壓系統，控制轉盤準確轉動，焊接效果佳

4、超聲波轉盤焊接機采用自動控制技術，讓焊接操作變得輕松簡單，且數字式焊接參數設定，直觀準確；

5、超聲波轉盤焊接機焊接過程中電流和時間精密控制，提高焊接質量

6、超聲波轉盤焊接機整體式結構，將電控部分置于機箱內部，結構合理，定置靈活

7、超聲波轉盤焊接機多工位自動轉盤，3-24工位可選，操作簡單高效，適用于大批量產品生產

8、超聲波轉盤焊接機全套優質日、臺、韓進口元器件組裝性能穩定，自動化作業，減少人力，提高產量。

自動轉盤式超音波焊接機適用行業：
塑膠玩具、玩具槍、塑膠電話、游樂器、飛機、卡通具、PP文卷夾、塑料筆桶、計算機、手機電池、充汽車電器、SD卡、電子表、樂器、錄影帶盒、CD外殼、手機外殼、汽車后車燈、汽車后視鏡、汽車前角燈、汽車指示燈座、汽車儀表板、汽車?yán)取⑵?保溫杯、內松盒、座密封式容器、電源開關盒、繼電器、設定器、電池外殼、整流器、天線結盒、飾品沖花、鎖匙扣、相框、壓克力鉆、打火機、眼鏡盒、手提電筒、時鐘、PP盒、櫥具用品、通訊設備等。

一、 主要技術參數：

1、 外形尺寸：600*750*1550

2、 加熱功率：900~2000W，20KHz

3、 轉盤尺寸：Φ280mm 6穴/12穴

4、 電機功率：200 W

5、 控制方式：PLC工控電腦 + 人機界面

6、 電源：單相三線 AC 220V （ AC110V可定制）

二、 本機特點：

1、 配備合理超聲功能，超聲強勁有力，焊接良好。

2、 選用臺灣譚子高精度分割器及調速控制系統，調節方便。

3、 采有超重形穩固機臺和加厚轉盤底模，運行穩定，精度高。

4、 設有PLC 可編程式時間控制系統，使用極為方便。

5、 設有工作/調模開關，調模時，超聲波停止工作，起動按鈕為下降，停止按鈕為上升；另外為方便操作還設有單動/連動開關。

6、 單動時，起動后底模轉動一位，超聲波焊接一次，回位后停止；連動時，起動后無須再按動起動按鈕，機器將不停運行單動程序，直至按停止按鈕為止。

7、 設有自動卸料系統，無須人工取料。

8、 設有腳輪及腳杯，便于移動和定置。

9、 整體式結構，將電控部分置于機箱內部，結構合理，定置靈活。

三、材料選用： 鍍鉻臺面及噴涂機箱，美觀實用。 采用日本原裝高Q值振子和臺灣譚子高精度分割器。 電器元件均為日本和臺灣原裝產品，質量可靠、性能穩定。

四：送貨方式：省內免費送貨上門，免費安裝調試；外省相應支付運費及交通費。

五、整機一年內非人為損壞免費保修，終身維護

東莞協和超聲波設備有限公司-一體式數字化超聲波焊接機簡介

  一:產品別名

 超聲波機超音波機超聲波熔接機超音波焊接機超聲波焊接機 PP料熔接機

 交叉導軌設計,精心調校的結構,加厚加重的底盤，加大加粗的立 柱，一切為了焊接精度與焊接一致性,為解決客戶的 焊接難題而生.外觀大氣，大尚的注塑面板，內嵌高清彩屏顯示、矩陣鍵盤與氣壓表、氣壓調節閥、氣缸速度調節旋扭渾然天成，整機外觀已申請了外觀。

  1:外殼造型獨特，大氣有質感。

  2:機架、底座/震筒一次性壓注成型，外觀整潔強度好。

  3:活動軌道采用密交叉滾柱型導軌，確保平面定位度可達0.02mm.

  4:立柱為150*200方筒加工而成，強度高，幾乎零后仰。

  5:換能器采用抱死結構，此結構能完全排除大多數超聲波機都存在的換能器搖擺問題，同時還能有效的屏蔽聲波噪音。

二、開機自檢:--防范不良于末然

  剛開機時，系統將對自身進行全面的檢查，并提示可能有問題的部分，確保在各項功能能正常時才進行量產焊接操作，以防因設備或焊頭問題沒有及時發現而產生大量不良品,對客戶造成損失。

  三：提供三種焊接模式

  累計能量：以累計的能量能到設置值作為焊接終止條件，單位：焦耳（J）很少使用。

  時間模式：早出現成熟也是為常見的模式,以輸出時間達到設定時間為終止條件,能完成絕大部分的焊接任務。

  單位：毫秒推薦使用。

  峰值功率：以焊接時的瞬時功率達到設置值作為終止條件。單位：瓦特（W）非常少使用。

  四：全方位保護

  全方位保護設備免受損壞，大程度延長使用壽命，設備帶有溫度過高、壓力過大而過載保護、換能器松動或焊頭裂/換能器裂或其它問題，失諧造成功率嚴重過高,電流/電壓過大,功率模塊電路失效,發生器和換能器間線纜故障、各路直流電源無輸出、晶振停止工作、頻率 偏差過大等等。超聲波設備在工作過程中,可能會由于一些意料之外的小概率事件面損壞設備,多道保護措施將使設備更好的應付各種突發狀況。

  五：極速實時追頻

  超聲波設備在工作過程中,由于焊頭發熱等原因?qū)е轮C振頻率偏移,超聲波設備需要盡可能快的尋找到即的諧振頻率,利用更新的頻率驅動超聲波繼續工作,這項是數字超聲波的基本功能,實現的程度決定超聲波的品質, 很重的參數!如果不能實時跟蹤到諧振頻率將會引起功率虛高,焊頭發熱嚴重,焊接產品一致性差等問題, 在非常諧振點工作更是大大降低了 設備可靠性。

  六：數字振幅控制

  在以往的模擬式超聲波機中，切換振幅需要轉動機箱上的檔位旋鈕，通過改變變壓器變壓比實現振幅控制，通常只有三個檔位，在數字超聲波電路中交可以通過控制器隨意調節。

  1.數字電路：協和順應市場發展，對現有的超聲波設備進行了更新?lián)Q代的升級。傳統的超聲波焊接機一般采用的是模擬線路系統，升級后采用國外優品質超聲波設備才具有的數字電路系統。

 2.時間模式：是成熟、常見的焊接模式，以輸出時間達到設定值為終止條件，能完成絕大部分的焊接任務。

3.能量模式：以累計的能量達到設定值作為焊接終止條件，從而能減少因氣壓、電壓等因素的波動而引起的誤差，達到提高焊接質量的效果。
4.調模模式：該模式用于方便調試模具使用。
5.振幅可調：焊接過程中可以隨時調整振幅的大小。可有效減少激穿、燙傷等不良品，大小膠件均能氣密焊接。
6.自動追頻：超聲波設備在工作過程中，由于焊頭因溫度變化等原因?qū)е轮C振頻率偏移，需要盡快尋找到即時的諧振頻率驅動超聲波繼續工作，這項是數字超聲波很重要的功能，實現的程度決定超聲波的品質。
7.軟啟動：軟啟動為在功率上升、發出超聲波時，如果壓住焊接工件突然以大功率輸出，將會造成很大的電流沖擊，容易損壞設備，且容易出現過載現象，一般需要適量減小功率后啟動再快速爬升到所需功率以避免沖擊。
8.智能保護：具有功率過載、設備溫度過高、頻率偏差過大、負載連接線不牢、焊頭損壞、電流過高等保護。
9.開機自檢：開機自檢并作出相關提示，防范不良于未然，而且方便維修。
10.焊接工件震落：如果焊接后，焊接工件會隨著焊頭一起被提起，那么您需要這個功能將粘在焊頭上的工件震落。

  七:產品性能

 1.采用密電阻做熔接深度控制，使成品達到±0.01mm。

2.振幅可依熔接需求做的輸出設定。
3.本機特別增設振落(SHAKE)功能,以避免工件熔接后仍黏貼在焊頭上面該功能為依需求設定開關.
4.擁有諧振系統及機電轉換效率以上的振動子，搭配獨特的硬節式鈦合金擴大錐，提供穩定及之熔接品質重現度。
5.使用超強化之方形機柱，可承受280Kg-m扭力及3噸以上之彎曲應力，使機器在熔接工作時能達到所要求之品質。
6.雙滑塊線性滑軌達到準確的直線運動以確保熔接之準確.
7.機體、超音波發振箱、超音波控制器，皆已達模組化、以確保機器之品質。
8.每次熔接過程設定四階段不同振幅輸出，達到更準確之熔接效果。
9.采用比例閥作階段性熔接工作壓力，以便熔接困難度更高之工件
八:工作原理
超聲波焊接機是熔接熱塑性塑料制品的高科技，各種熱塑性膠件均可使用超聲波熔接處理，而不需加溶劑，粘接劑或其它鋪助品，其優點是增加多倍生產率，降低成本，提高產品質量及安全生產。
非常適用：APET、PET、PTEG、PVC、PU、TPU、EVA、PE、PET、PA或PP料等各種高難度材料.特別適用如尼龍PA、PP，如汽車配件、醫療行業。雙立柱超大功率超聲波焊接機，更能夠勝任大部分難度的焊接任務。

  ◆操作模式：自動/手動

  ◆技術參數：

 型號: XH-2024 XH-1526 XH-1545 XH-1560 XH-3580        品牌：協和

屬性:國產 產地:中國
電 壓： 220V 380V（50KHZ） 頻 率：20KHZ 15KHZ  35KHZ
輸出功率：2400W/2600W/4500W/6000W/800W    焊接面積：180-350mm
焊頭行程：80mm-100mm 氣壓范圍：1-6.8bar
輸出時間：0.1-0.99s 輸入功率：1.9KW
機械重量：80KG-300KG 焊接臺：760x780mm
包裝方式：木板包裝 類別：塑料布料類產品焊接
主機尺寸：760x780x1900m
◆交付方式：東莞、深圳、惠州地區送貨至客戶所在地，其他地區需支付少量運費。
◆培訓計劃：免費培訓直至使用技術員完全掌握
◆保修期：免費一年
◆安裝：僅需電源插座及氣管
◆公司責任：免費提供技術咨詢及相關培訓。
