加工定制 | 是 |
---|---|
工作電壓 | 220(V) |
壓著出力 | 5-6(kgs) |
外形尺寸 | 650*850*1300(mm) |
重量 | 300(kg) |
線徑范圍 | 18-30# |
沾錫深度 | 1-10mm |
裁線長度 | 15mm-800mm |
品牌 | 普東 |
型號 | PD-03 |

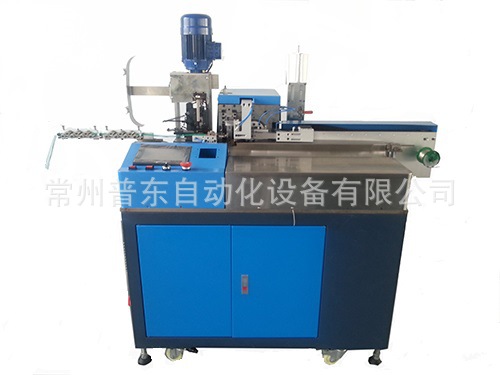

全自動單頭壓端子浸錫機(單壓單沾)PD-03

產品描述:PD-03全自動單頭壓端子浸錫機,采用伺服馬達與進口滾珠絲桿配合驅動,使送線,剝皮,打端,沾錫等位置非常**,相互之間的動作連接流暢,送線采用拉線夾拉線方式,避免了包膠不準、長短線等現象。PD-03可同時加工4條線以上,速度可達到每小時6000條以上,PLC編程控制,全部動作都可由觸摸屏操作,操作簡單,數據調整可改變剝皮裁線長度,切線深度,打端位置,沾錫時間等,為調機人員節約時間,機器的自動檢測功能同時也能有效控制不良品的發生,使之及時發現并處理。
參數說明:
型號 | PD-03 |
功能 | 電線切斷、單端剝皮、雙端剝皮、單端壓著、單端扭線、單端沾錫 |
電源 | 220V/50/60HZ 單相 |
產能 | 6000條/小時(長度300mm以內).生產能力根據電線的種類、尺寸而變化 |
切斷長度 | 15mm-800mm 根據剝皮尺寸、壓著端子形狀而變動**短切斷長度 |
扭線長度 | 3mm — 8mm |
沾錫深度 | 0.2mm -10mm |
壓著能力 | 1.5-2噸 |
空氣壓力 | 5 ― 6 kgf (需使用清潔干燥空氣) |
檢測裝置 | 空氣壓力低下、電線有無、端子有無、沖模不良、電線打結 |
機體尺寸 | 650mm×850mm×1300mm |
機體重量 | 300kg |
機器特點:
1.切斷電線、剝皮、沾錫等動作各相關時間動作會自動搭配調整;
2.生產線材范圍可從AWG18 ---AWG30, **廣泛實用性;
3. 扭線方式采用兩條搓齒刀夾緊方式,可調整夾住半剝膠皮來改變扭線之緊度,使扭線達到又直又平整;
4.本機沾錫角度接近90度點沾,使線徑沾錫度平均(點沾深度準確)且沾錫時間沾錫深度均可自行設置,更方便工人對不同規格線材的加工,同時可實現半沾錫效果;
5.裁線剝皮位置安裝廢料處理裝置,避免了因廢料沒有及時脫落而切斷銅絲現象,錫爐部位設計有自動刮錫裝置,使沾錫處表面無被氧化的錫屑同時保證了臺面的整潔。
公司優勢:
公司技術人員均有10年以上行業經驗。
公司處于位于長江三角洲中心地帶,交通方便,無論客戶省內省外都能提供**及時的服務,不會影響客戶的生產進度。
公司的設備主要配件:導軌滑塊、絲桿螺母、氣動元件、軸承、馬達、PLC、觸摸屏等均采用知名一線品牌,以PLC和人機界面為核心的控制系統,操作簡單,性能穩定,使設備真正實現自動化工作模式,達到高效率、高精度、報廢率低、安全等人工難以達到的加工優點。
