供應散熱器內部壓力脈沖試驗機 太陽能水箱脈沖試驗機
產品: 瀏覽次數:743供應散熱器內部壓力脈沖試驗機 太陽能水箱脈沖試驗機
產品用途: 散熱器
質保時間: 一年保修,終身服務
單價: 21000.00元/臺
最小起訂量: 2 臺
供貨總量: 100 臺
發貨期限: 自買家付款之日起 天內發貨
有效期至: 長期有效
最后更新: 2021-08-27 19:21

詳細信息
產品用途 散熱器
質保時間 一年保修,終身服務
計量單位
類型 液壓試驗臺
品牌 思明特
型號 SUP_
加工定制




一、產品定位

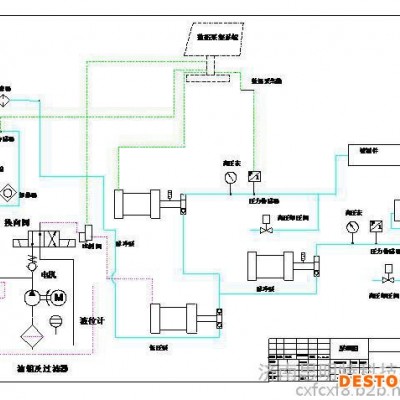

 散熱器內部壓力脈沖試驗裝置主要應用于散熱器的脈沖試驗,箱體是由液壓系統和熱交換系統,控制儀表等組成的一個有機體,在門都安裝閉合檢測開關,進行測量檢測,以滿足試驗安全性。試驗壓力0-4Mpa,配備思明特數據采集系統,可控制升壓速率以及記錄整個實驗過程,顯示壓力曲線,試驗完畢后可打印中英文報告。本實驗裝置采用計算機控制,整個控制系統采用工業控制計算機+二次控制儀表系統+傳感器開關控制模式,并對所有的開關量進行閉合PLC 監控,并采用邏輯關系,保證系統的安全和可靠,能夠進行故障記錄,自動系統鎖定邏輯,保證無人值班的試驗安全。

二、技術指標

1. 試件規格

1) 被測件數量:1~5件;

2) 被測件內腔容積:10 mL/件~3800 mL/件;

3) 被測件**大尺寸:L2000×H1200×T50 mm;

4) 試件布置方式:1~5件試件橫列于試驗間,即試件長度位于試驗間寬度方向,5路循環回路均布在試驗間長度方向;

5) 試件總發熱量:≤5 kW;

6) 試件**大壓降:≤100 kPa。

2. 試驗間有效容積:L×W×H≥2400×1400×1050 mm;

3. 試驗間工作溫度:室溫;

4. 壓力交變試驗參數

1) 工作介質:耐高溫液壓油,具體種類和型號由供方推薦,需方確認;

2) 介質溫度范圍:40~150 ℃任意設定;

3) 介質控溫精度:±3 ℃;

4) 介質溫度波動度:±1 ℃;

5) 脈沖壓力范圍:0~25.0 MPa任意可調;

6) 壓力脈沖次數:0~1,000,000次任意設定;

7) 低壓殘余壓力:視試件內阻而定,原則上應可達到0 MPa;

8) 壓力控制精度:設定值的±2%或±0.5 bar,取**大值;

9) 脈沖頻率:1/40~3.0 Hz任意可調,以≤1Hz的低頻為主;

10) 頻率控制誤差:±1 cycle/min;

11) 試驗波形:正弦波,三角波,方波,梯形波,直線波,

主要測試程序有:壓力上升—爆破;  壓力上升—保壓---爆破;  壓力上升---保壓---卸壓;  遞增升壓

三、主要技術參數

1. 工作介質:液壓油;

2. 單件內容積:750~3800 mL/件;

3. 實驗介質溫度:(100~120)±3 ℃;

4. 實驗溫度:室溫

5. 壓力脈沖范圍:(0~3.5)±0.2 bar;

6. 脈沖頻率:(1/8~2.0) Hz;

7. 脈沖次數:200,000次;

8. 脈沖波形:三角波(升壓、降壓時間均分);梯形波(高壓、低壓駐留時間可分別設置,剩余時間升壓、降壓均分);正弦波(周期按設定頻率自動計算);方波(高壓、低壓駐留時間可分別設置,升壓、降壓時間盡量短,但不必設定)。

9. 檢漏試壓:經20,000次脈沖壓力后,升壓至5 bar,維持5min,自動判斷有無明顯泄漏。如試件合格,繼續脈沖壓力疲勞試驗。



四、散熱器壓力脈沖試驗裝置的特點

1. 支持斷電自動保存數據。

2. 可存儲**j30萬次循環的脈沖壓力波形。

3. 拆卸被試管路后的泄漏介質自動回收。

4. 采用伺服控制技術,可以j確控制壓力。

5. 內部采用保溫層,可以控制環境溫度與液體溫度。

6. 配有工件自動檢漏和停機,電器安全保護措施采用計算機控制,可實時顯示脈沖壓力波形(設定波形和實際波形)、壓力值、循環次數、流體溫度、環境溫度等參數。

7. 計算機數據采集處理,打印輸出環境溫度、脈沖次數和脈沖壓力波形。

8. 實驗數據可回訪,可以按照實驗時間、實驗次數等查詢實驗結果

9. 試驗時可以自由設定運行周期次數要求,當達到要求時可以自動停止試驗。

10. 配備觀察窗,觀察窗設有保護裝置,試驗時外部可以觀察試樣試驗情況。
