| 產品認證 | ce |
|---|---|
| 輸出頻率 | 50（Hz） |
| 品牌 | 恒達合力 |
| 型號 | hdhl-01020 |
| 加工定制 | 是 |
| 光電板功率 | 20kw（Wp） |
| 主機輸出容量 | 20kw（W） |
供應20KW光伏電站并網系統
1.分布式光伏發電；
2013年底政府正式出臺了個人光伏并網補貼政策：
**能源局關于印發《光伏發電運營監管暫行辦法》的通知：//mp.weixin.qq.com/mp/appmsg/show?__biz=MjM5MzgyMjY2MQ%3D%3D&appmsgid=10013543&itemidx=1&sign=c8af26d345c1214cf76cb8691303add0&scene=1&from=singlemessage&isappinstalled=0#wechat_redirect各國各省市分布式光伏電價補貼一覽：//mp.weixin.qq.com/mp/appmsg/show?__biz=MjM5ODQ1MDQ4NA==&appmsgid=10014279&itemidx=1&sign=d6f05c686b44e989c57e1fcc910b3e6d2.分布式系統特點；

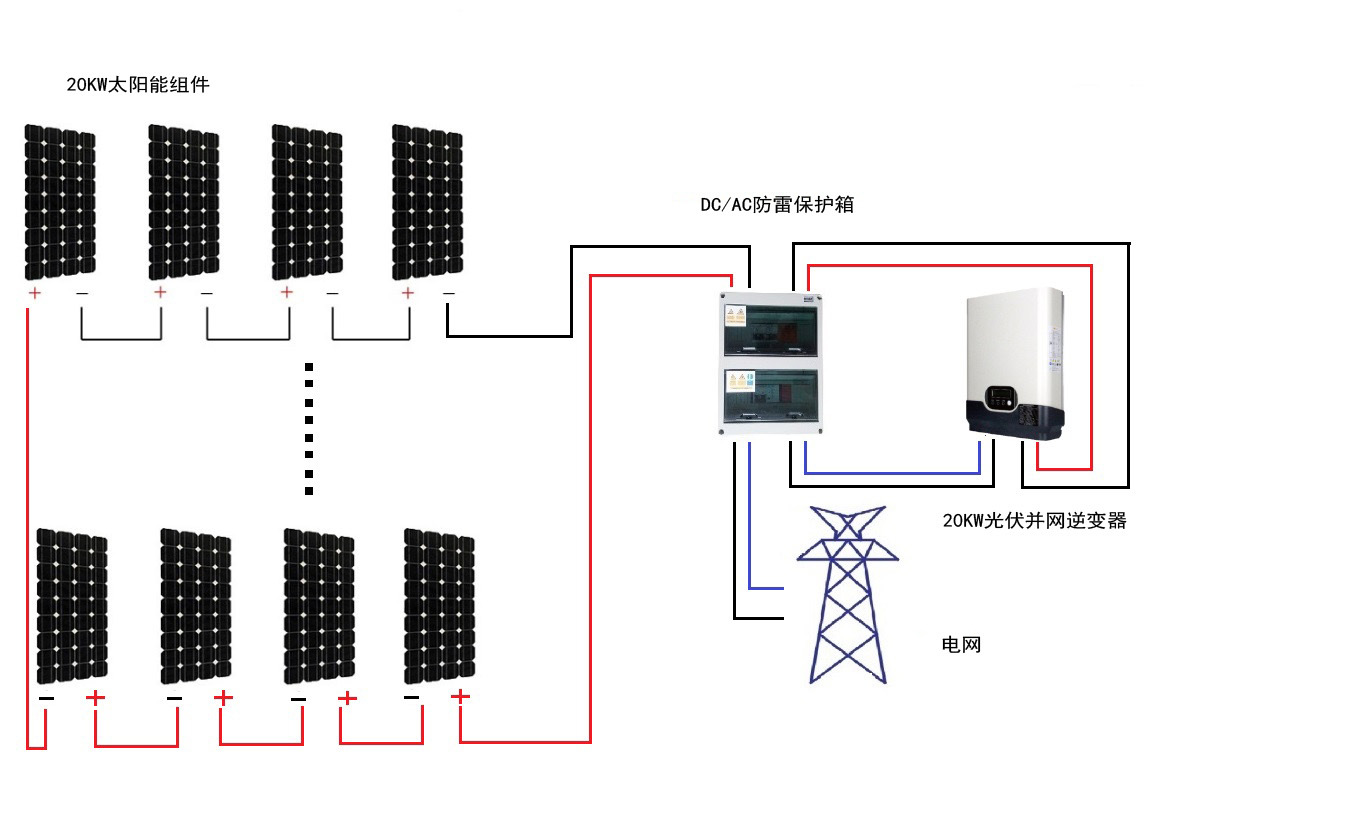

系統構成：光伏電池板，SPD防雷保護箱， 逆變器， 雙向電表（電網免費提供），線纜（用戶按照自己的實際安裝情況自己配置）；適用范圍：民用住宅、陽光房、車庫屋頂日照面、農工商建筑設施的屋頂日照面；使用特點：無噪聲，無污染，不影響家庭電壓環境，而且還有一定遮陽隔熱效果；節能特點：白天可以自發自用，盈余的電力由電網回收，維護特點：系統模塊化設計，沒有易損件，維護簡單，無后顧之憂。3.光伏發電系統優勢；
耐久性好，抗鹽霧和腐蝕；可承受**大風壓2400Pa，雪壓5400Pa；**的弱光環境發電性能， 陰天也能發電；年衰減小于7‰，25年依然能保持80%以上的發性能；可以通過WIFI智能聯網，實時監控系統發電情況（選配）；4.系統配置；
1) 240W太陽能電池板：80套
2) 20000W并網逆變器：1套
3)SPD-H2244防雷開關盒：3套
4) 太陽能安裝支架：屋頂安裝/地面安裝 20套
5.詳細參數；

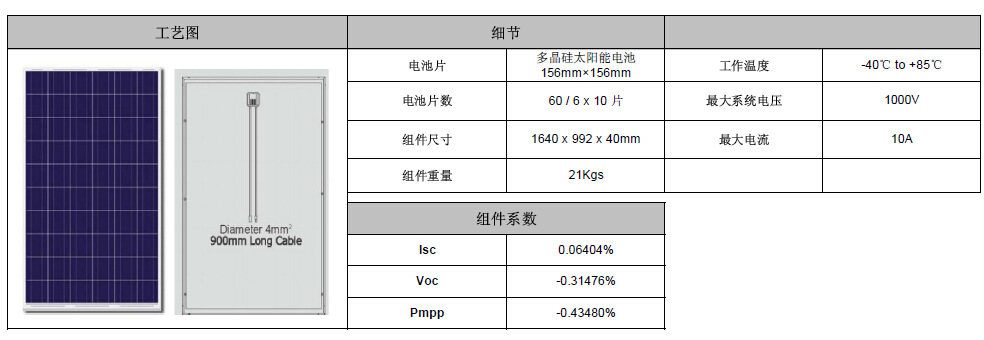

1.1) 240w太陽能板
2) SPD-H2244防雷開關盒；
參數 | SPD-H2244 |
額定輸入電流 | 40A |
額定輸出電流 | 40A |
交流額定電壓 | 220V |
直流**大輸入電壓 | 440V |
防水等級 | IP65 |
溫度范圍 | -40℃——75℃ |
3）20kw光伏并網逆變器；
種類 | 20k |
直流輸入端參數 | |
**大輸入功率（瓦） | 21200 |
**大輸入電壓（伏） | 1000 |
MPPT電壓范圍（伏） | 480-800 |
額定輸入電流（伏） | 640 |
**大輸入電流（A/B）(安) | 22/22 |
MPPT跟蹤路數 | 2 |
每路MPPT上直流連接器數 | A:3/B:3 |
交流輸出端參數 | |
額定輸出電壓（伏） | 3/N/PE,230/400 |
頻率（赫茲） | 50,60 |
**大交流輸入功率(瓦) | 19200 |
額定交流輸出功率（瓦） | 19200 |
額定輸出電流（安） | 29 |
額定輸出電流（安） | 28 |
功率因素 | 0.9i…1…0.9c |
總諧波畸變（THD） | ＜2% |
夜間損耗（瓦） | ＜0.6 |
待機損耗（瓦） | ＜12 |
效率 | |
**大效率 | 98.2% |
歐洲效率 | 97.8% |
MPPT效率 | 99.9% |
安全與保護 | |
直流過載保護 | TypeIII |
直流端絕緣阻抗檢測 | 有 |
接地故障保護 | 有 |
并網檢測 | 符合VDE 0126-1-1，Rd1699,ENEL,G59,As477 |
對地故障電流檢測 | 符合VDE 0126-1-1，Rd1699,ENEL,G59,As477 |
電器熔斷保護 | 有 |
是否含有DC Switch | 有 |
參考標準 | |
CE符合性依據 | IEC62109,EN61000-6-2,EN61000-6-3,EN61000-3-12,EN61000-3-11 |
設備數據 | |
大小（寬*高*深）（毫米） | 575*650*240 |
重量（公斤） | 45 |
安裝方式 | 壁裝掛架固定 |
IP防護等級 | IP65(EN60529) |
環境限制 | |
操作溫度范圍 | -20℃to +60℃（＞45℃降載） |
相對濕度 | 0% to 98%,無凝露 |
**大海拔高度（米） | 0到2000m |
噪音等級（分貝） | ＜45（風扇＜50） |
通訊方式 | |
監控連接 | RS485，Ethernet |
軟件升級 | RS232(USB) |
LED顯示 | 800*480TFT圖形顯示器 |
標準質保 | 5年（可選10~25年） |
4）光伏支架安裝；
斜屋頂安裝支架
