| 材料 | 混合物 |
|---|---|
| 產地 | 福建 |
| 材料物理性質 | 半導體 |
| 材料晶體結構 | 單晶 |
| 品牌 | 宇征 |
| 型號 | DYAL-200-01LB |
1. 產品描述 使用超聲波技術的單雙張檢測傳感器，主要用于監視多層紙張以及塑料和金屬薄膜。為了識別兩張或者兩張以上的薄片無意中粘在一起。每一層都與儲存的參考值進行比較并相應地被指示為單層或雙層，并且可以手動校正存儲值。主要用于檢測單雙張的單張通過和雙張報警功能，且不受被檢物體的振動,材質,顏色的限制，廣泛應用于造紙,沖壓,方便面投包機等行業。超聲波技術的單雙張檢測傳感器，特別研制的超聲波換能器和特有的電子電路，可以應用于廣泛的材料厚度、透明膠片、薄金屬片等雙張重疊的準確檢測。該超聲波系統是光電雙張檢測儀沒有辦法比擬的，因?yàn)樗灰蕾囉诓牧系念伾?nbsp; 超聲波技術的單雙張檢測傳感器相對于傳統的機械或者光學單雙張控制不需要設置就可以適應各種薄片材料，如電位器或者探頭等調整的方法都是多余的。 2. 產品特點
包含一個信號處理器和兩個超聲波傳感器(發射器和接收器)；
可靠檢測多層紙張、塑料板或金屬箔,感應范圍40-80mm；
測量材料范圍從20g/m2的紙張到400g/m2的卡片；
測量速度：15ms檢測一次
超聲波傳感器外形安裝尺寸：M18*1.5的螺紋
分辨率:3種信號(空氣,單張,雙張戓多張)輸出，可進行多種應用。
3. 產品原理一個高頻超聲波發射器在薄片的下面發射超聲波束。聲波引起薄板振動，而這也就會在薄板的另一面反過來產生一個非常小的聲波。這個小聲波被超聲波接收器接收。如果是兩張，一張?jiān)诹硪粡埳厦妫盘栕兊母游⑷酰灾劣诨静荒艿竭_(dá)接收器。
供電電壓： DC 24V±15%
工作溫度: 探頭 -20～70℃
儀表 -20～60℃
存儲溫度： -40～80℃
工作區域： 20g/m2的紙張到400g/m2的卡片
100g/㎡的紙張到1000g/㎡的單層紙板
LED顯示：顯示紙張狀態0、1、2
外殼材料：金屬
傳感器: 塑料（防腐介質請選用特規材料）
模擬顯示：
缺紙：PNP輸出低電平0V, NPN輸出高電平5V；綠燈亮
單張：輸出PNP信號,常開（PNP輸出為高電平5V，NPN輸出為高電平5V）；黃燈亮
兩張或者多張：輸出NPN信號，常開（NPN輸出為低電平0V，PNP輸出為低電平0V）；紅燈亮
| 類型 | 尺寸（長寬高）：mm | 重量：g |
| 單雙張檢測傳感器 | 110*64*38 | 295g |
| 包裝后 | 230*120*180 | 625g |

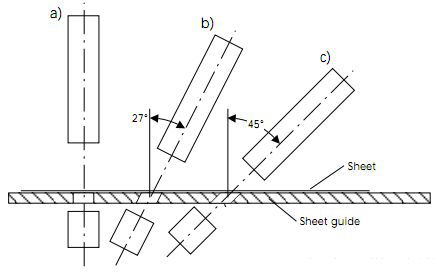

5. 安裝方式
超聲波技術的單雙張檢測傳感器可以垂直于紙張安裝，在檢測普通紙張和薄膜時，紙張的擺動不會影響系統的功能。
對于薄金屬片和更厚的塑料膠片（例如：信用卡），建議系統傾斜27°安裝檢測。
對于特殊類型較厚紙張，系統應傾斜27°～30°安裝
