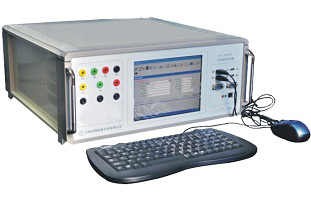

HN8001A三相交直流指示儀表檢定裝置，多功能電測儀表檢定裝置

產品概述

本產品是按照國檢定規程JJG126－95《交流電量變換為直流電量電工測量變送器檢定規程》、
JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》和JJG307－2006的要求而設計的
三相 0.05級表源一體化裝置。裝置中表的核心技術是由數字信號處理器（DSP）和16位高速模數轉換器
組成的高工頻交流采集器；源的信號部分也是用DSP和16位高速數模轉換器組成的可控制的正弦波、
畸變波信號源。 本裝置模擬量輸出和模擬量輸入的量程，充分考慮了GB/T13729－92、
DL/T630－1997和JJG126－95規程中的優先和非優先采用值。     采用6.5英寸TFT彩色屏,
顯示清晰亮麗。裝置具有高、工作穩定可靠、操作方便靈活等特點。  主要功能及特點
1．可自動檢驗電測量變送器的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量，
變送器    輸出直流電壓（電流）中的紋波含量和響應時間等。
2．可半自動校驗多種指示儀表和多功能數顯儀表的電壓、電流、功率、功率因數、頻率等電量。
3. 可生成含有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
4．在測量電壓、電流、有功功率時，其準確度為 0.05級 ；由于裝置內設有高于60kHz工作頻率的數
字/頻率轉換器（DFC）和多個電流量程，所以在測量電能時的準確 度也能保證為0.05級 。
因此，

本裝置實為一臺融電測量變送器、交直流電表、電能表（選項）三大檢測功能為一體的
高、高穩    定度的標準裝置。
采用大規模可編程邏輯電路（FPGA），結構簡單，可靠性高，長期穩定性好。
采用國際ARM技術和先進的雙磁芯零誤差補償互感器新技術。.
采用高大功率密運放，雙重輸出保護，使輸出信號具有高保真、高抗沖擊的能力。
內置高電壓、電流、頻率、相位、功率、電能標準，PID調節輸出，確保整個校驗的。
彩屏中文菜單方式，鍵設計布置，操作簡便。
★ 主要技術指標
輸出工頻電壓：
輸出范圍：    0V ~ 1000V
 額定電壓量程：50V、100V、200V、400V、800V
 準確度：      各額定量程  0.05 ~ 1.20   年不確定度：0.1級、0.05級
輸出功率：    各額定量程  滿度  輸出時 ，輸出功率不小于20W
輸出工頻電流：
輸出范圍：    0A ~ 24A（40A）
額定電壓量程：0.5A、1.0A、2.5A、5A、10A、20A
準確度：      各額定量程  0.05 ~ 1.20   年不確定度：0.1級、0.05級
輸出功率：    各額定量程  滿度100  輸出時 ，輸出功率不小于20W
輸出頻率：
頻率范圍：45Hz ~ 65Hz            頻率分辨率：0.001Hz               準確度： 0.01Hz
輸出相位：
輸出范圍：0.00 °~359.99 °        輸出準確度：0.1°
輸出功率：
輸出功率范圍：額定電壓量程與額定電流量程任意組合
 輸出準確度：  在各額定功率量程范圍符合0.1、0.05 級準確度
★ 其它
工作電源：   220V±10%，   50Hz±5%；
使用環境：   溫度20℃±10℃，  相對濕度≤85%RH；

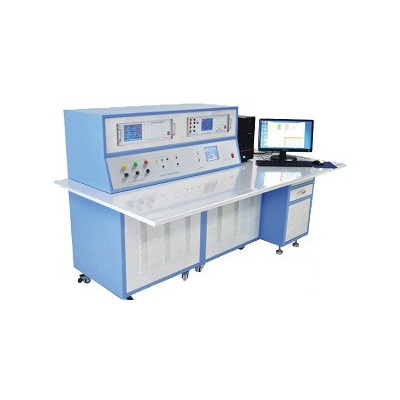

HN8001D型 多功能交直流儀表校驗臺

本裝置由程控三相校表源、直流標準源、0.05級（0.02級）三相采樣式多功能標準表以及配有校表和管理軟件的計算機組成。裝置的技術指標符合和行業的相關標準與檢定規程。校表源輸出穩定、安可靠、使用方便，標準表準穩定，功能齊，一表多用。

主要功能及特點

   1．檢定0.2級（0.1級）及以下交流儀表、直流儀表、電能表、諧波測量儀表等。
   2．本裝置配用標準表，帶有準度的數字/頻率變換器（DFC），標準脈沖輸出的頻率達2MHz。通過計算機控制，能實現電能表的自動檢定。
   3．裝置的下述技術指標，可以實現自檢（配用的標準表具有有效的合格證書）
    A．裝置輸出的電壓、電流、單、三相功率穩定度；
    B. 輸出電壓、電流的失真度；
    C．三相電壓對稱度，三相電流對稱度；

主要技術指標

交流輸出電壓、電流
  ·電壓量程（V）
        10、20、50、100、200、400、800；
  ·電流量程（A）
        0.1、0.25、0.5、1、2.5、5、10、
        25、50、100；
  ·調節范圍  0～120%
             (800V電壓、100A電流除外)；
  ·調節細度　 0.005%；
  ·輸出電壓、電流、功率穩定度≤0.01%/60s；
  ·每相電壓大輸出容量　   50VA；
  ·每相電流大輸出容量　   100VA；
  ·正弦波輸出時失真度　　　 ≤0.3%。
基波移相
  ·分相移相以UA為參考，UB、UC和IA、IB、IC
皆可對 UA作0.00°～359.99°移相；
  ·電流對相電壓三相統調移相0.00°～359.99°，幅度和相位的分相調節能輸出所需的
三相不平衡輸出；
  ·準度 　     ±0.2°。
輸出頻率
  ·調節范圍　    45～65Hz；
  ·調節細度　    0.001Hz；
  ·調定值準度　0.01Hz。
畸變波輸出
  ·諧波次數　   2～31次；

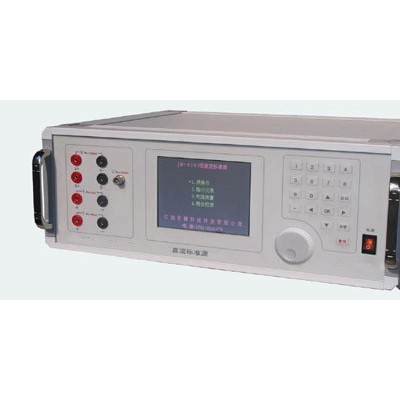

HN-8021多功能校準儀適用于檢定、校驗0.2 級以下電流表、電壓表、電阻表。亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.2 級以上電流表、電壓表、電阻表。本校準儀具有模擬調節（電位器）和數字調節（鍵盤）兩種幅值調節方式。
