青島華能遠見電氣有限公司

HN8001A三相交直流指示儀表，電測儀表檢定裝置

本裝置是按照檢定規程JJG126－95《交流電量變換為直流電量電工測量變送器檢定規程》、JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG307-2006《機電式電能表檢定規程》的要求而設計的三相0.05級表源裝置。可自動或手動檢驗電力系統中工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）、單相交流電能表（選項）、三相交流電能表（選項）以及直流電壓、電流表的基本誤差。
 技術參數：

交流電壓量程：57.7V，100V，220V，380V，500V 　每檔輸出容量：　20VA；

      交流電流量程：0.5A，1A ，2.5A，5A，10A，20A　 大輸出容量　20VA；

      交流電壓、電流調節范圍：0～123%， 調節細度 5×10－5；

      工頻交流電壓、電流、有功功率準***度：0.05% FS；

      無功功率的準***度：0.1% FS；

      電流對相電壓的相位準***度：0.050；

      頻　率　　調節范圍：45～65HZ， 調節細度 0.001HZ，調定值準***度 5×10－5；

      相　位　　調節范圍：0～359.990，調節細度 0.010；

      交流電壓、電流輸出波形失真度：≤0.3%；

      交流電壓、電流及功率輸出穩定度： ≤0.01% FS/100s；

      諧波2～21次，幅度0～20%，次諧波相位細度0.010·N（N為諧波次數）；

      直流電壓量程：75、150、300、500V，每檔輸出容量100mA；

      直流電流量程：0.5、1、2.5、5、10、20A ，大輸出容量20VA；

      直流電壓、電流調節范圍0～120% FS，調節細度5×10－5；

      直流電壓、電流輸出穩定度：U:≤0.01% FS/100s,I: ≤0.02% FS/100s（峰－）；

      直流電壓調定值準***度：量程的0.05% FS；

      直流電流調定值準***度：量程的0.1% FS；

3、HN8002A交流采樣變送器校驗裝置

功能簡介：

主要是用于交流采樣裝置以及電測量變送器的檢驗，

功能特點：

1．交流采樣變送器校驗裝置能夠自動檢驗出電力系統交流采樣裝置以及電測量變送器存在的一些誤差，變送器輸出的直流電壓中的紋波含量以及響應時間等。

   2．交流采樣變送器校驗裝置中能夠生成2～31次諧波的畸變波，其中諧波個數、次數、幅度等對于基波的相位是可以進行程控的。適合現場校驗交流采樣器和電測量變送器。

技術參數：

1、電壓量程：57.7V、100V、220V，

      每相輸出容量：10VA；

   2、電流量程：1A、5A，

      每相輸出容量：10VA；

   3、電壓、電流調節范圍：0～120%，

      調節細度：5×10 ；

   4、頻　率   調節范圍：45～65Hz，

      調節細度：0.001Hz，

      調定值準***度：5×10 ；

   5、相　位   調節范圍：0～359.99°，

      調節細度：0.01°；

   6、電壓、電流、功率測量準***度：0.05%；

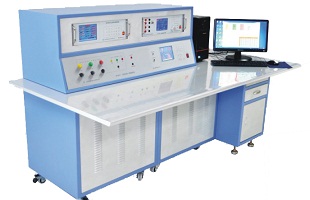

4、HN8001D型 多功能交直流儀表校驗臺

本裝置由程控三相校表源、直流標準源、0.05級（0.02級）三相采樣式多功能標準表以及配有校表和管理軟件的計算機組成。裝置的技術指標符合和行業的相關標準與檢定規程。校表源輸出穩定、安可靠、使用方便，標準表準***穩定，功能齊，一表多用。

主要功能及特點

   1．檢定0.2級（0.1級）及以下交流儀表、直流儀表、電能表、諧波測量儀表等。
   2．本裝置配用標準表，帶有準度的數字/頻率變換器（DFC），標準脈沖輸出的頻率達2MHz。通過計算機控制，能實現電能表的自動檢定。
   3．裝置的下述技術指標，可以實現自檢（配用的標準表具有有效的合格證書）
    A．裝置輸出的電壓、電流、單、三相功率穩定度；
    B. 輸出電壓、電流的失真度；
    C．三相電壓對稱度，三相電流對稱度；

主要技術指標

交流輸出電壓、電流
  ·電壓量程（V）
        10、20、50、100、200、400、800；
  ·電流量程（A）
        0.1、0.25、0.5、1、2.5、5、10、
        25、50、100；
  ·調節范圍  0～120%
             (800V電壓、100A電流除外)；
  ·調節細度　 0.005%；
  ·輸出電壓、電流、功率穩定度≤0.01%/60s；
  ·每相電壓大輸出容量　   50VA；
  ·每相電流大輸出容量　   100VA；
  ·正弦波輸出時失真度　　　 ≤0.3%。
基波移相
  ·分相移相以UA為參考，UB、UC和IA、IB、IC
皆可對 UA作0.00°～359.99°移相；
  ·電流對相電壓三相統調移相0.00°～359.99°，幅度和相位的分相調節能輸出所需的
三相不平衡輸出；
  ·準***度 　     ±0.2°。
輸出頻率
  ·調節范圍　    45～65Hz；
  ·調節細度　    0.001Hz；
  ·調定值準***度　0.01Hz。
畸變波輸出
  ·諧波次數　   2～31次；
